SONAPHONE®
Dispositivo digital de pruebas ultrasónicas para el mantenimiento preventivo
La optimización de los procesos, el aumento de la seguridad operativa y la mejora de la eficiencia energética son aspectos cada vez más importantes. Afronte los retos del Mantenimiento 4.0 con el dispositivo digital de ensayo por ultrasonidos SONAPHONE.
✓ Aplicaciones, demostración y precios
- Sensores innovadores para el análisis de ultrasonidos de banda ancha.
- Concepto intuitivo de web y aplicaciones con software y aplicaciones especializadas.
- Múltiples aplicaciones industriales.
Ventajas de un vistazo
Mejora tu programa de mantenimiento con SONAPHONE®.
Múltiples aplicaciones de mantenimiento mediante tecnología ultrasónica
Tecnología de ultrasonidos y nuestras soluciones
Una de las principales ventajas del uso de ultrasonidos es la detección temprana de áreas defectuosas al hacer audibles las emisiones de ultrasonidos. La detección en la fase más temprana es crucial para eliminar los problemas antes de que se conviertan en fallos graves o riesgos para la seguridad.
Dispositivo digital y software
El concepto SONAPHONE® Web & App cuenta con aplicaciones intuitivas y software adaptado a aplicaciones específicas de mantenimiento preventivo. La documentación relacionada con el proceso se puede llevar a cabo directamente en el dispositivo. Las aplicaciones le acompañan a lo largo de todo el proceso de prueba: desde la planificación, la prueba y la documentación hasta el análisis a través de la pantalla táctil, lo que permite agrupar la información relevante.
Sensores de banda ancha innovadores
Hay disponibles varios sensores de sonido aéreo y estructural para una amplia gama de aplicaciones, lo que convierte a los dispositivos SONAPHONE® en herramientas versátiles para una estrategia de mantenimiento exitosa. El desarrollo y la construcción de nuestros sensores se lleva a cabo internamente, lo que garantiza su alta calidad y precisión.
Datos técnicos
Características del hardware
Datos generales
| Diseño | Dispositivo digital de prueba ultrasónica con pantalla táctil |
|---|---|
| Procesador | ARM Cortex-A9 de doble núcleo a 1,2 GHz |
| Pantalla | Pantalla TFT de 5 pulgadas, resolución WVGA 800 x 480 píxeles |
| Pantalla táctil | PCT, controlador multitáctil de 5 puntos |
| Salida de señal acústica | A través del altavoz o auriculares con cable |
| Memoria | Memoria flash del sistema de 8 GB Memoria flash interna para datos de medición de 16 GB SDRAM de 2 GB |
| Conexiones e interfaces |
Sensores ultrasónicos: Lemo Cargador: USB 2.0 Micro-B Conector para auriculares estéreo: 3,5 mm Memoria para exportación de datos: Ranura para tarjeta microSD (hasta 32 GB) |
| Sistema operativo | Android 4.4.2 |
| Varios |
Cámara de 5 megapíxeles en la parte trasera del dispositivo Micrófono integrado Sensor de posición integrado |
| Dimensiones (ancho x alto x profundidad) | 90 x 174 x 25 mm (90 x 174 x 30 con batería de alta capacidad) |
| Peso | 370 g (420 g con batería de alta capacidad incluida) |
Datos eléctricos
| Batería | Tipo: batería de polímero de litio; 3,7 V; 4,05 Ah; 15 Wh (batería de alta capacidad: 3,7 V; 7,35 Ah; 27,2 Wh) |
|---|---|
| Fuente de alimentación | Adaptador de carga con conexión micro USB (5 V, 2 A) |
| Tiempo de funcionamiento |
En uso práctico: 8 … 12 h En funcionamiento continuo: 4 h (o 8 h con batería de alta capacidad) |
| Tiempo de carga | Normalmente 4 h |
Environmental Conditions
| Operating Temperature | -10 °C … +65 °C |
|---|---|
| Temperature when charging the Battery | 0 °C to +20 °C |
| Storage Temperature | -20 °C … +65 °C |
| Protection Type | IP40 |
| Standards and Guidelines | EMV RL 2014/30/EU; WEEE RL 2012/19/EU; RoHS RL 2011/65/EU; ASTM E1002-2005 |
Características del software Aplicación LevelMeter®
Pantallas
| Gráfico de nivel (solo el nivel «Principal», resaltado en verde, libremente seleccionable) |
| Rueda niveladora y barras niveladoras (solo nivel instantáneo) |
| Tabla de niveles, configurable en términos de diseño, número (máx. 5) y tipo de niveles mostrados. |
| Niveles de presión sonora (L, LF, Lpk, Lmin, Lmax) |
| Espectrograma (resolución temporal: 16 ms por espectro de frecuencia) |
| Retrato/Paisaje |
| Tiempo de medición, posición de reproducción |
Idiomas
| Chino, checo, neerlandés, inglés, francés, alemán, húngaro, italiano, japonés, coreano, polaco, portugués, ruso, español, turco |
Funciones del software
| Tome fotos para adjuntarlas a conjuntos de datos o mediciones |
| Insertar marcadores inmediatamente después de tomar una foto |
| Grabar notas de voz para adjuntarlas a conjuntos de datos o mediciones |
| Almacenamiento de comentarios de texto |
| Seleccione la aplicación actual (fuga, cojinete, etc.) para el contexto de las mediciones |
| Creación de informes PDF de registros seleccionados |
| Exportación de registros de datos seleccionados para su posterior análisis en el ordenador |
Guardar y grabar
| Formato de datos de audio: *.wav |
| Ubicación de almacenamiento: Almacenamiento interno de mediciones |
| Requisitos de memoria por minuto de tiempo de medición (nivel: 88 kB, espectros: 2 MB, audio: 1 MB) |
| Organización de datos: jerárquica en conjuntos de datos y mediciones |
Vídeos de SONAPHONE

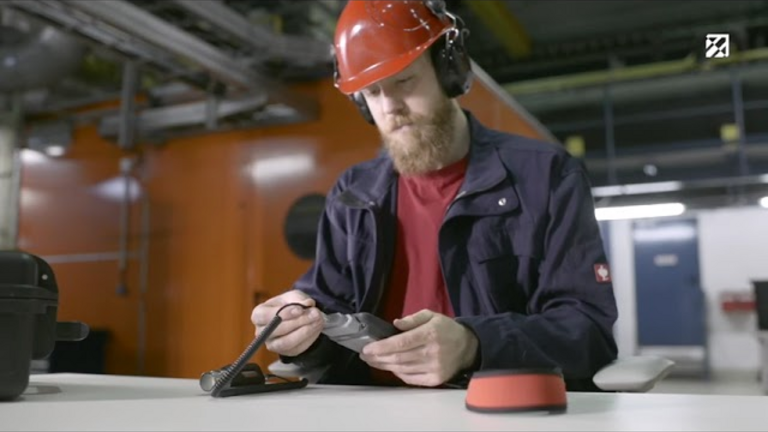

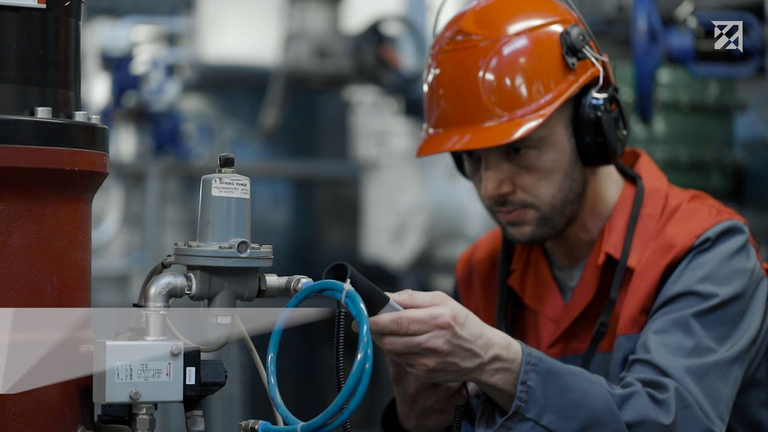

Vídeo del producto SONAPHONE®
Vídeo de aplicación

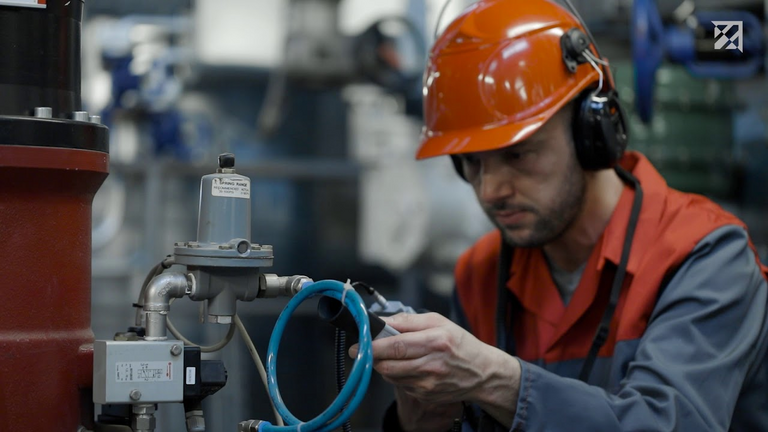

Detección y evaluación de fugas
Vídeo de aplicación

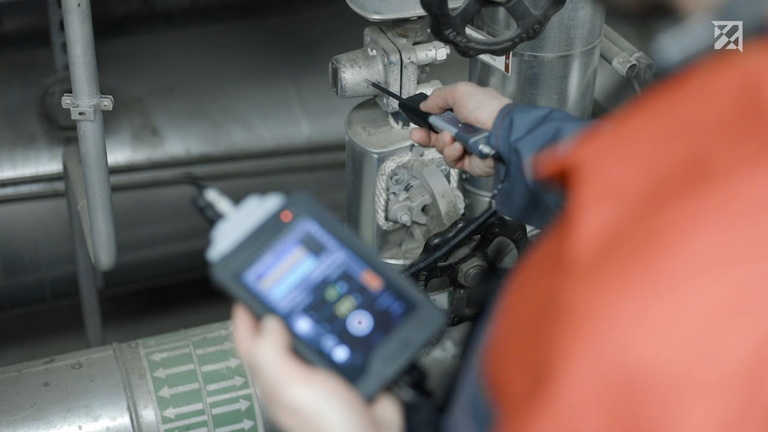

Prueba de purgadores de vapor

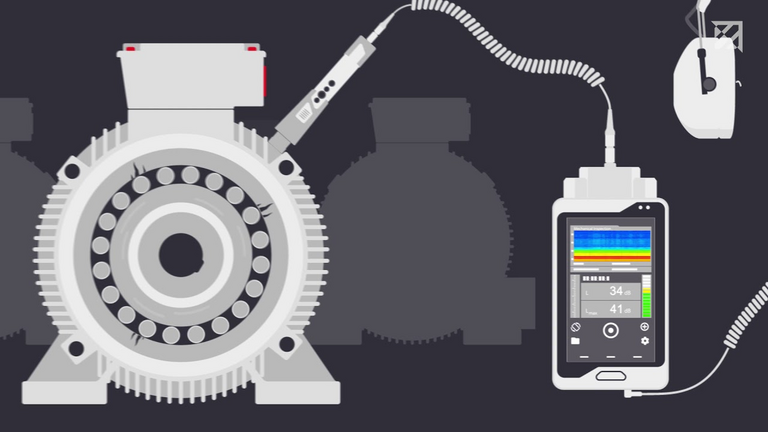

Vídeo de aplicaciónMonitorización de rodamientos

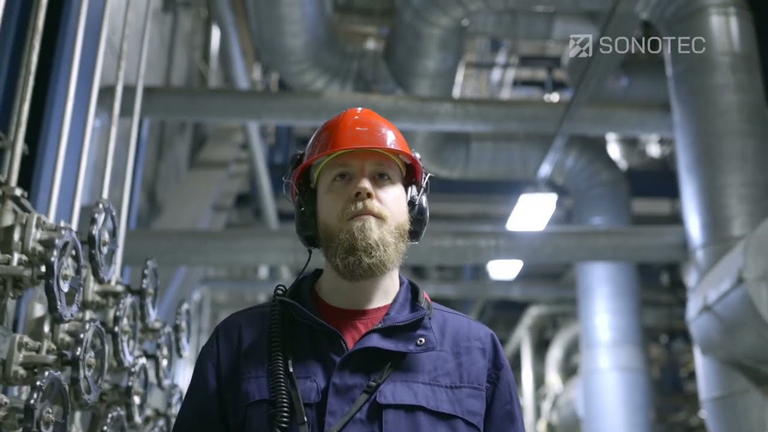

Vídeo de la aplicación SteamExpert para SONAPHONE®
Software para PC de vídeo
Software DataSuite
Vídeo de aplicación Detección de descargas parciales
Descargas (inglés)
