SONASCREEN® 2
Caméra d'imagerie acoustique industrielle pour la maintenance préventive
La caméra acoustique SONASCREEN® 2 permet une détection précise des sources sonores en temps réel et établit de nouvelles références en matière de performances, de matériel et de convivialité.
✓ Applications, démonstration et tarifs
Détection fiable des fuites et des décharges partielles, même dans des environnements industriels bruyants et en présence de sources sonores de forte intensité.
Réseau optimisé de 176 microphones et imagerie acoustique à 100 images par seconde pour des résultats précis en temps réel.
Module d’imagerie thermique (IR) intégré pour un diagnostic et une analyse plus complets des événements enregistrés
Principales caractéristiques et avantages techniques de SONASCREEN® 2
Domaines d'application
Détection de fuites par ultrasons
Les caméras d'imagerie acoustique industrielles sont vos alliées idéales pour réduire vos coûts énergétiques, diminuer vos émissions de CO₂ et vous accompagner dans vos audits énergétiques.
Détectez et visualisez les fuites dans les environnements industriels.
Réalisez en moyenne 35 % d'économies sur les coûts énergétiques des systèmes d'air comprimé.
Logiciel gratuit pour l'évaluation des pertes dues aux fuites et la création de rapports PDF pour les audits énergétiques.
Détection des décharges partielles par ultrasons
Les caméras d'imagerie acoustique industrielles vous aident à détecter et à différencier précocement les défauts de type corona, tracking et arc électrique. Elles fonctionnent à tous les niveaux de tension et sont idéales pour l'inspection des systèmes électriques ouverts et fermés, notamment les armoires de commande, les appareillages de commutation, les relais, les transformateurs, les isolateurs et bien d'autres équipements.
Détectez les décharges partielles dès leur apparition.
Garantissez la fiabilité et la sécurité de vos équipements.
Logiciel gratuit pour l'évaluation des décharges partielles électriques et la création de rapports PDF.
Améliorez votre programme d'entretien avec SONASCREEN® 2
Nos caméras acoustiques associent plusieurs technologies pour une détection optimale des défauts
Images acoustiques dans les gammes de fréquences audibles et ultrasonores
Les caméras d'imagerie acoustique localisent les sources sonores à l'aide de la formation de faisceaux et visualisent des informations acoustiques complexes sous forme d'images ou de vidéos acoustiques. Grâce à sa large plage dynamique et à la visualisation en temps réel des défauts à une cadence de 100 images par seconde, notre SONASCREEN® 2 est la caméra acoustique la plus avancée du marché, tout en restant simple, intuitive et rapide.
Entendez les émissions ultrasonores inaudibles et détectez les dommages et les défauts
En plus des résultats visuels, la caméra fournit un retour acoustique via un casque de protection auditive, permettant aux utilisateurs de localiser rapidement les sources sonores dans leur environnement et d'évaluer simultanément leurs caractéristiques acoustiques.
Combinaison de l'imagerie acoustique et thermique par infrarouge
Le module IR intégré permet de combiner l'imagerie acoustique et thermique, offrant ainsi une compréhension plus approfondie ainsi qu'un diagnostic et une analyse plus complets des événements enregistrés.
Différents modes de fonctionnement – Adapté à toutes les applications
EASY
- Mode simplifié avec un nombre réduit de fonctionnalités pour une utilisation plus facile
PRO
- Mode expert avec une gamme étendue de fonctionnalités et des paramètres de mesure réglables

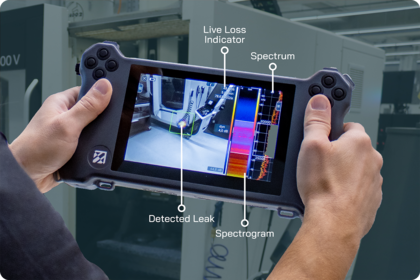

LEAKAGE
- Mode optimisé pour une détection rapide et facile des fuites, avec indicateur de pertes en temps réel

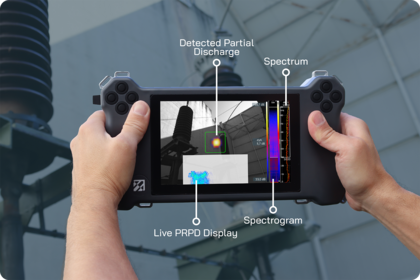

PARTIAL DISCHARGE
- Mode optimisé pour la détection de différents types de décharges partielles, avec affichage PRPD en temps réel
![[Translate to Französisch:] LeakReport Software for ultrasonic leak detection](/fileadmin/_processed_/b/9/csm_leakreport-sonascreen-sonotec_bea12969bb.jpg)
![[Translate to Französisch:] PD Report Software for partial discharge detection](/fileadmin/_processed_/e/c/csm_pd_avatar_produkt_seiten_kacheln_template_f15c3a8cf2.jpg){kind=avatar}
Caractéristiques techniques
Fonctionnalités du logiciel
Généralités
| Système d'exploitation | Linux (sur l'appareil photo), Windows (sur le PC) |
|---|---|
| HMI | Écran tactile, casque, boutons |
| Protection | Mot de passe (protection contre les accès non autorisés) |
| Exporter | Photos, vidéos, fichiers audio, données de mesure |
Fonctionnalités du logiciel
| Images acoustiques, images optiques, FFT et spectrogramme | |
| Écoute du signal sonore local (large bande ou avec filtrage fréquentiel) | |
| Enregistrement tampon, enregistrement déclenché (par niveau de pression acoustique ou par fréquence) | |
| Mesures à long terme (moyenne et maintien de la valeur maximale) | |
| Évaluation temporelle : rapide, lente, impulsionnelle |
Logiciels pour PC
| Afficher les résultats acoustiques image par image | |
| Revoir en temps réel ou au ralenti | |
| Enregistrer et actualiser | |
| Écoute du signal sonore local |
Usability settings
| Paramètres d’utilisation | |
| Filtres de fréquence (bande étroite, 1/3 d'octave et octave) | |
| Filtre dynamique et fréquence de coupure basse | |
| Placer un repère pendant la mesure | |
| 3 modes de mise à l’échelle : désactivé, automatique, intelligent (facteur CREST) |
Caractéristiques matérielles
Généralités
| Dimension | 31 cm x 16 cm x 5.5 cm (12.2 x 6.3 x 2.2 inch) |
|---|---|
| Poids | 1.5 kg (3.3 lb) |
| Type de protection | IP54 |
| Fonctionnement | À une ou deux mains |
| Autonomie de la batterie | Environ 3,5 h ; recharge complète en 1,5 h ; autonomie supplémentaire d'environ 6,5 h avec une batterie externe (en option) |
| Boutons | 8 configurable + power on/off |
| Température de fonctionnement | de -20 °C à 50 °C (de -4 °F à 122 °F) |
| Stockage sur l'appareil | 1TB M.2 SSD |
Alimentation électrique
| Saisie | 19V with power adapter |
|---|
Caméra thermique (module IR)
| Plage spectrale | Infrarouge à ondes longues, 8 … 14 µm |
|---|---|
| Résolution | 160 x 120 pixels |
| Fréquence d'images effectiveEffective Frame Rate | 8.7 Hz |
| Sensibilité thermique | <50 mK |
| Plage de mesure | Mode haute sensibilité : de -10 °C à 140 °C |
| Mode faible gain : de -10 °C à 400 °C |
Affichage
| Taille | 7 inch / 15 cm × 9.4 cm |
|---|---|
| Résolution | 1280 px × 800 px |
| Toucher | Écran capacitif multipoint à 10 points |
Caméra optique
| Type | Numérique |
|---|---|
| Résolution | 640 × 480 pixels à 56 images par seconde |
| Éclairage | 4 LEDs |
| Angle d'ouverture | 70° × 55° (champ de vision horizontal × vertical) |
| Obturateur | Obturateur global |
Capteurs
| Microphones | 176 microphones MEMS numériques |
|---|---|
| Gamme de fréquences | 1 Hz – 100 kHz |
| Fréquence d'échantillonnage | 200 kHz |
| Résolution de l'image acoustique | 100 images par seconde |
| Pression acoustique | 120 dB max. |
| Résolution | 24 bit |
| DetectPortée de détection ion Range | Jusqu'à 150 m (492 pieds) |
