SONASCREEN® 2
Cámara industrial de imágenes acústicas para el mantenimiento preventivo
La cámara acústica SONASCREEN® 2 permite la detección precisa de fuentes de sonido en tiempo real y establece nuevos estándares en términos de hardware, rendimiento y facilidad de uso.
✓ Aplicaciones, demostración y precios
- Detección fiable de fugas y descargas parciales, incluso en entornos industriales ruidosos y con fuentes de sonido más grandes presentes.
- Matriz optimizada con 176 micrófonos e imágenes acústicas a 100 fps para obtener resultados precisos en tiempo real.
- Módulo de imagen térmica (IR) integrado para un diagnóstico y análisis más completos de los eventos registrados.
Áreas de aplicación
Detección ultrasónica de fugas
Las cámaras industriales de imagen acústica son el complemento ideal para reducir los costes energéticos, disminuir las emisiones de CO2 y ayudarle en las auditorías energéticas.
- Detecta y visualiza fugas en entornos industriales.
- Ahorra una media del 35 % en costes energéticos en sistemas de aire comprimido.
- Software gratuito para evaluar pérdidas por fugas e informes en PDF para auditorías energéticas.
Detección de descargas parciales con ultrasonidos
Los generadores de imágenes acústicas industriales le ayudan a detectar y distinguir fallos de corona, seguimiento y arco eléctrico en una fase temprana. Funcionan en todos los niveles de tensión y son ideales para inspeccionar sistemas eléctricos tanto abiertos como cerrados, incluyendo armarios de control, aparatos de conexión, relés, transformadores, aislantes y mucho más.
- Detecte descargas parciales en su fase más temprana
- Garantice la fiabilidad y seguridad de los equipos
- Software gratuito para la evaluación de descargas eléctricas parciales y la creación de informes PDF
Características principales y ventajas de rendimiento de SONASCREEN® 2
Actualice su programa de mantenimiento con SONASCREEN® 2.
Nuestra cámara acústica SONASCREEN® 2 combina múltiples tecnologías para una detección óptima de defectos.
Imágenes acústicas del rango de frecuencias audibles y ultrasónicas
Las cámaras de imagen acústica localizan fuentes de sonido mediante la formación de haces y visualizan información acústica compleja en forma de imágenes o vídeos acústicos. Con su alto rango dinámico y la visualización en tiempo real de defectos a 100 fotogramas por segundo, nuestra SONASCREEN® 2 es la cámara acústica más avanzada del mercado, a la vez que sencilla, intuitiva y rápida.
Escuche emisiones ultrasónicas inaudibles y detecte daños y fallos
Además de los resultados visuales, la cámara proporciona información acústica a través de unos auriculares con protección auditiva, de modo que los usuarios pueden localizar rápidamente las fuentes de sonido en su entorno de forma visual y evaluar sus características acústicas al mismo tiempo.
Combinación de imágenes acústicas y térmicas con infrarrojos
El módulo IR integrado permite combinar imágenes acústicas y térmicas, lo que permite una comprensión más profunda, así como un diagnóstico y análisis más completos de los eventos registrados.
![[Translate to Spanisch:] LeakReport Software for ultrasonic leak detection](/fileadmin/_processed_/b/9/csm_leakreport-sonascreen-sonotec_bea12969bb.jpg)
![[Translate to Spanisch:] PD Report Software for partial discharge detection](/fileadmin/_processed_/e/c/csm_pd_avatar_produkt_seiten_kacheln_template_f15c3a8cf2.jpg){kind=avatar}
Diferentes modos de dispositivo: equipado para cualquier aplicación
EASY
- Modo simplificado con un rango reducido de funciones para facilitar el manejo
PRO
- Modo experto con gama ampliada de funciones y parámetros de medición ajustables.
LEAKAGE
- Modo optimizado para la detección rápida y sencilla de fugas, incluyendo indicador de pérdida en tiempo real
PARTIAL DISCHARGE
- Modo optimizado para la detección de diferentes tipos de descargas parciales, incluida la visualización en tiempo real de PRPD
Datos técnicos
Software Features
En general
| Sistema operativo | Linux (en la cámara), Windows (en el PC) |
|---|---|
| HMI | Pantalla táctil, auriculares, botones |
| Protección | Contraseña (protección contra el acceso no autorizado) |
| Exportar | Foto, vídeo, audio, datos medidos |
Funciones del software
| Imágenes acústicas, imágenes ópticas, FFT y espectrogramas | |
| Escuchar sonido local (banda ancha o filtrado por frecuencia) | |
| Grabación con búfer, grabación con disparador (disparada por SPL o frecuencia) | |
| Mediciones a largo plazo (promedio y retención de picos) | |
| Evaluación del tiempo: rápido, lento, impulsivo |
Software para PC
| Mostrar los resultados acústicos fotograma a fotograma. | |
| Reproducción en tiempo real o a cámara lenta | |
| Guardar y volver a cargar | |
| Escucha el sonido local |
Configuración de usabilidad
| Ajustes de distancia | |
| Filtros de frecuencia (banda estrecha, 1/3 de octava y octava) | |
| Filtro dinámico y frecuencia de corte baja | |
| Colocar marcador mientras se mide | |
| 3 modos de escalado: desactivado, automático, inteligente (factor CREST) |
Características del hardware
En general
| Dimensión | 31 cm x 16 cm x 5,5 cm (12,2 x 6,3 x 2,2 pulgadas) |
|---|---|
| Peso | 1.5 kg (3.3 lb) |
| Tipo de protección | IP54 |
| Operación | Con una o dos manos |
| Duración de la batería | ~3,5 h; carga completa en 1,5 h; ~6,5 h adicionales con batería externa (opcional) |
| Botones | 8 configurables + encendido/apagado |
| Temperatura de funcionamiento | De -20 °C a 50 °C (de -4 °F a 122 °F) |
| Almacenamiento del dispositivo | SSD M.2 de 1 TB |
Fuente de alimentación
| Entrada | 19 V con adaptador de corriente |
|---|
Cámara termográfica (módulo IR)
| Rango espectral | Infrarrojo de onda larga, 8 … 14 µm |
|---|---|
| Resolución | 160 x 120 píxeles |
| Frecuencia de fotogramas efectiva | 8.7 Hz |
| Sensibilidad térmica | <50 mK |
| Rango de medición | Modo de alta ganancia: -10 °C a 140 °C |
| Modo de baja ganancia: de -10 °C a 400 °C |
Pantalla
| Tamaño | 7 pulgadas / 15 cm × 9,4 cm |
|---|---|
| Resolución | 1280 px × 800 px |
| Tocar | Capacitiva multitáctil de 10 puntos |
Cámara óptica
| Tipo | Digital |
|---|---|
| Resolución | 640 × 480 píxeles con 56 fps |
| Iluminación | 4 LED |
| Ángulo de apertura | 70° × 55° (campo de visión horizontal × vertical) |
| Obturador | Obturador global |
Sensores
| Micrófonos | 176 micrófonos MEMS digitales |
|---|---|
| Rango de frecuencia | 1 Hz – 100 kHz |
| Frecuencia de muestreo | 200 kHz |
| Resolución de imagen acústica | 100 fps |
| Presión sonora | 120 dB max. |
| Resolución | 24 bit |
| Rango de detección | Hasta 150 m (492 pies) |
Vídeos de SONASCREEN®
Inspección eléctrica SONASCREEN® 2

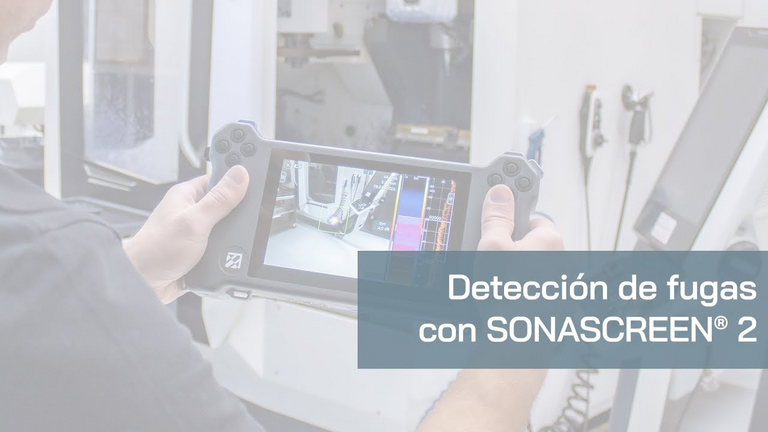

Detección de fugasSONASCREEN® 2
