SONASCREEN® 2
Telecamera acustica industriale per la manutenzione preventiva
La telecamera acustica SONASCREEN® 2 consente il rilevamento preciso delle fonti sonore in tempo reale e stabilisce nuovi standard in termini di hardware, prestazioni e usabilità.
✓ Applicazioni, demo e prezzi
- Rilevamento affidabile di perdite e scariche parziali, anche in ambienti industriali rumorosi e in presenza di fonti sonore di grandi dimensioni
- Array ottimizzato con 176 microfoni e imaging acustico a 100 fps per risultati accurati in tempo reale
- Modulo di imaging termico integrato (IR) per una diagnosi e un'analisi più complete degli eventi registrati
Caratteristiche principali e vantaggi prestazionali di SONASCREEN® 2
Campi di applicazione
Rilevamento ultrasonico delle perdite
Le termocamere industriali sono il tuo alleato ideale per ridurre i costi energetici, diminuire le emissioni di CO2 e supportarti nelle verifiche energetiche.
- Rileva e visualizza le perdite negli ambienti industriali
- Risparmia in media il 35% sui costi energetici nei sistemi ad aria compressa
- Software gratuito per la valutazione delle perdite e report PDF per gli audit energetici
Rilevamento di scariche parziali con ultrasuoni
Gli imager acustici industriali consentono di rilevare e distinguere tempestivamente i guasti da corona, tracciamento e arco elettrico. Funzionano a tutti i livelli di tensione e sono ideali per ispezionare sistemi elettrici sia aperti che chiusi, inclusi armadi di controllo, quadri elettrici, relè, trasformatori, isolatori e altro ancora.
- Rileva le scariche parziali nella loro fase iniziale
- Garantisce l'affidabilità e la sicurezza delle apparecchiature
- Software gratuito per la valutazione delle scariche elettriche parziali e la creazione di report PDF
Migliora il tuo programma di manutenzione con SONASCREEN® 2
Le nostre telecamere acustiche combinano diverse tecnologie per un rilevamento ottimale dei difetti
Immagini acustiche dalla gamma di frequenze udibili e ultrasoniche
Le telecamere di imaging acustico localizzano le fonti sonore utilizzando il beamforming e visualizzano informazioni acustiche complesse sotto forma di immagini o video acustici. Con la sua elevata gamma dinamica e la visualizzazione in tempo reale dei difetti con 100 fotogrammi al secondo, la nostra SONASCREEN® 2 è la telecamera acustica più avanzata sul mercato, oltre ad essere semplice, intuitiva e veloce.
Ascoltare le emissioni ultrasoniche non udibili e rilevare danni e difetti
Oltre ai risultati visivi, la telecamera fornisce un feedback acustico tramite cuffie di protezione dell'udito, in modo che gli utenti possano localizzare rapidamente le fonti sonore nell'ambiente circostante e valutarne contemporaneamente le caratteristiche acustiche.
Combinazione di immagini acustiche e termiche con infrarossi
Il modulo IR integrato consente la combinazione di immagini acustiche e termiche, il che permette una comprensione più approfondita, nonché una diagnosi e un'analisi più complete degli eventi registrati.
Diverse modalità di funzionamento – Adatto a qualsiasi applicazione
EASY
- Modalità semplificata con gamma ridotta di funzioni per un funzionamento più facile
PRO
- Modalità esperto con gamma estesa di funzioni e parametri di misurazione regolabili
LEAKAGE
- Modalità ottimizzata per il rilevamento rapido e semplice delle perdite, compreso l'indicatore di perdita in tempo reale
PARTIAL DISCHARGE
- Modalità ottimizzata per il rilevamento di diversi tipi di scariche parziali, compresa la visualizzazione PRPD in tempo reale
![[Translate to Italienisch:] LeakReport Software for ultrasonic leak detection](/fileadmin/_processed_/b/9/csm_leakreport-sonascreen-sonotec_bea12969bb.jpg)
![[Translate to Italienisch:] PD Report Software for partial discharge detection](/fileadmin/_processed_/e/c/csm_pd_avatar_produkt_seiten_kacheln_template_f15c3a8cf2.jpg){kind=avatar}
Dati tecnici
Caratteristiche del software
Generale
| Sistema operativo | Linux (su fotocamera), Windows (su PC) |
|---|---|
| HMI | Touchscreen, cuffie, pulsanti |
| Protezione | Password (protezione da accessi non autorizzati) |
| Esportazione | Foto, video, audio, dati misurati |
Funzioni del software
| Immagini acustiche, immagini ottiche, FFT e spettrogramma | |
| Ascolta il suono locale (banda larga o filtrato in frequenza) | |
| Registrazione buffer, registrazione trigger (SPL o trigger a frequenza) | |
| Misurazioni a lungo termine (media e picco mantenuto) | |
| Valutazione del tempo: veloce, lento, impulsivo |
Software per PC
| Visualizza i risultati acustici fotogramma per fotogramma | |
| Riproduzione in tempo reale o al rallentatore | |
| Salva e ricarica | |
| Ascolta i suoni locali |
Impostazioni di usabilità
| Impostazioni della distanza | |
| Filtri di frequenza (banda stretta, 1/3 di ottava e ottava) | |
| Filtro dinamico e frequenza di taglio bassa | |
| Posizionare il marcatore durante la misurazione | |
| 3 modalità di ridimensionamento: disattivato, automatico, intelligente (fattore CREST) |
Caratteristiche hardware
Generale
| Dimensione | 31 cm x 16 cm x 5,5 cm (12,2 x 6,3 x 2,2 pollici) |
|---|---|
| Peso | 1.5 kg (3.3 lb) |
| Tipo di protezione | IP54 |
| Operazione | A una o due mani |
| Durata della batteria | ~3,5 ore; ricarica completa in 1,5 ore; ~6,5 ore aggiuntive con batteria esterna (opzionale) |
| Pulsanti | 8 configurabili + accensione/spegnimento |
| Temperatura di esercizio | Da -20 °C a 50 °C (da -4 °F a 122 °F) |
| Memoria del dispositivo | 1TB M.2 SSD |
Alimentazione elettrica
| Input | 19 V con alimentatore |
|---|
Termocamera (modulo IR)
| Gamma spettrale | Infrarossi a onde lunghe, 8 … 14 µm |
|---|---|
| Risoluzione | 160 x 120 pixel |
| Frequenza dei fotogrammi effettiva | 8.7 Hz |
| Sensibilità termica | <50 mK |
| Campo di misura | Modalità ad alto guadagno: da -10 °C a 140 °C |
| Modalità a basso guadagno da -10 °C a 400 °C |
Display
| Dimensioni | 7 inch / 15 cm × 9.4 cm |
|---|---|
| Risoluzione | 1280 px × 800 px |
| Tocco | Capacitivo multi-touch a 10 punti |
Fotocamera ottica
| Tipo | Digitale |
|---|---|
| Risoluzione | 640 × 480 px con 56 fps |
| Illuminazione | 4 LEDs |
| Angolo di apertura | 70° × 55° (FoV orizzontale × verticale) |
| Otturatore | Otturatore globale |
Sensori
| Microfoni | 176 microfoni MEMS digitali |
|---|---|
| Gamma di frequenza | 1 Hz – 100 kHz |
| Frequenza di campionamento | 200 kHz |
| Risoluzione dell'immagine acustica | 100 fps |
| Pressione sonora | 120 dB max. |
| Risoluzione | 24 bit |
| Portata di rilevamento | Fino a 150 m (492 piedi) |
Video SONASCREEN® (inglese)

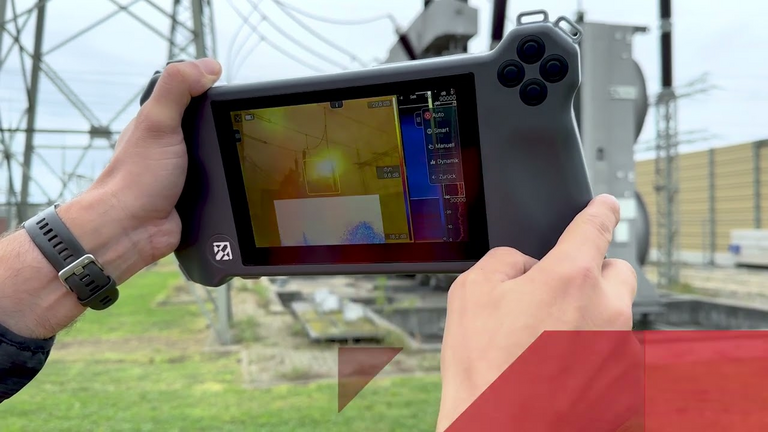

Ispezione elettrica SONASCREEN® 2

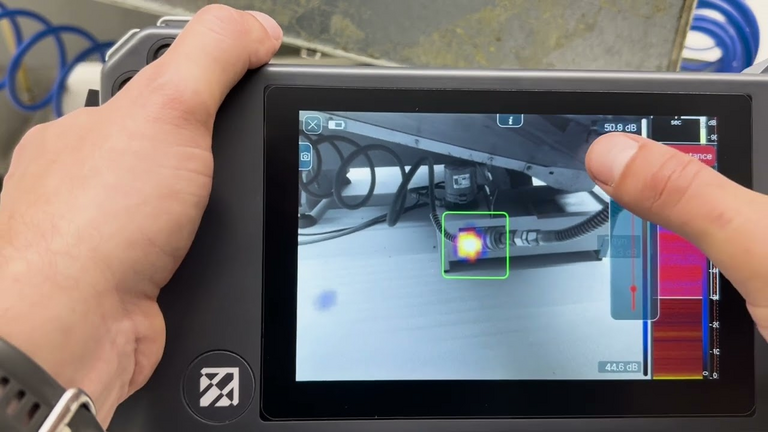

Rilevamento delle perditeSONASCREEN® 2
